Проблема с местом хранения средства передвижения существовала всегда. Чтобы не говорили разного рода знатоки автомобильного дела, гараж нужен автомобилисту как воздух. Иначе машина медленно, но уверенно будет превращаться в ржавый кусок железа. Можно купить гараж в кооперативе или арендовать, ценность гаража всегда определялась его удаленностью от вашего дома, поэтому лучше всего построить гараж из стальной профильной трубы своими руками.

Что собой представляет гараж из листового металла и профильной трубы

Самой доступной и простой в реализации конструкцией своими руками является каркасная схема гаража. По сути, это стальной остов или каркас из металлопрофиля, обшитый тонким листовым железом. Сделать каркасный гараж из профильной трубы своими руками относительно несложно, если у вас есть навыки слесарных работ и хотя бы начальное умение работать со сваркой. Возможно, это не самый лучший вариант помещения для хранения автомобиля, но преимуществ у такого гаража из профильной трубы предостаточно:

  • Такая конструкция при правильном изготовлении будет считаться временной бесфундаментной постройкой, поэтому ее проще установить или «вписать» на придомовой территории многоэтажного дома, необходимо только договориться с фирмой-хозяином и оформить аренду;
  • Каркас гаража из профильной трубы при желании можно выполнить в разборном виде, что позволит перевезти его или переустановить на
    новом месте без существенных затрат в течение одного рабочего дня;
  • Несмотря на определенный уровень недоверия к прочности и надежности такого гаража, можно сказать, что это не печально известная «ракушка». Самое главное – автомобиль в таком помещении из профильной трубы полноценно защищен от солнца, осадков и возможного покушения злоумышленников, пространство отлично вентилируется и сушится.
  • Кроме того, каркасный гараж из профильной трубы и своими руками обойдется вам значительно дешевле покупного изделия, и, главное, - качество постройки будет заметно выше.

Важно! Изготовление и сборка гаража из профильной трубы потребует не менее трех полных рабочих дней, большой площадки и возможности выполнять работу по чертежу гаража из профильной трубы без спешки и отвлечения на другие дела.

Строим гараж из профильной трубы

Постройка гаража в любом случае происходит в несколько этапов, поэтому перед началом работ необходимо спланировать и продумать последовательность операций, чтобы в самый ответственный момент окончательной сборки не пришлось «замораживать» стройку из-за непредвиденных обстоятельств.

Какой проект гаража из трубы выбрать

Лучше всего ограничиться наиболее простой схемой гаража. Более сложные варианты особых преимуществ не дают, разве что позволяют разместить в помещении больше автомобильных принадлежностей и вспомогательного оборудования. Но стоимость изготовления и трудоемкость постройки гаража возрастает очень существенно. Если вы не планируете проводить сутки напролет в гараже, выбирайте наиболее простой и прочный вариант каркаса с двухскатной крышей.

Кроме того, для гаража из профильной трубы необходим фундамент. Лучше всего подойдет комбинированный мелкозаглубленный ленточный фундамент с винтовыми сваями, глубиной в  метр – полтора, установленными в углах фундаментной коробки. Проще всего такой фундамент изготовить заливкой бетона и укладкой бутового камня.

Совет! Фундамент необходимо делать по всем правилам с гидроизоляцией и дренажем, после того как будет изготовлен каркас гаража из металлической профильной трубы и будет ясно, в каких местах необходимо заделывать анкерные крепления всей конструкции гаража к фундаменту.

Подготовка к основным работам

Чаще всего работы по строительству гаража из профильной трубы выполняют в следующем порядке:

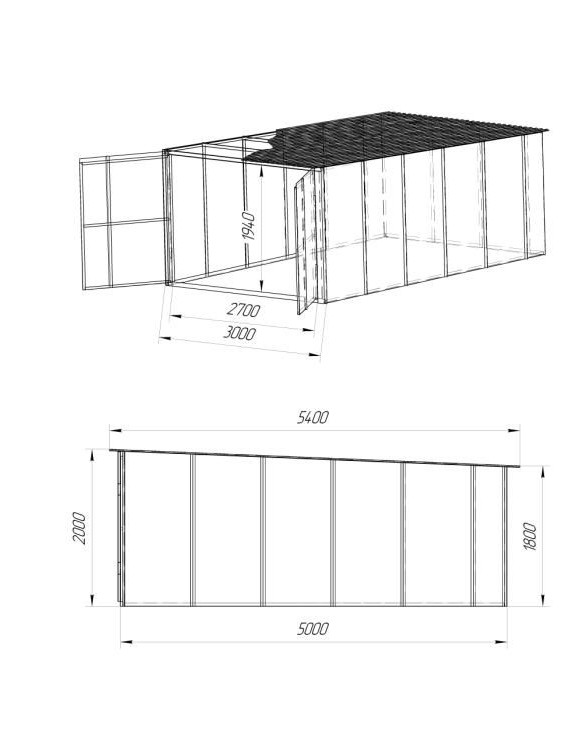

  1. Оформляем свои идеи и задумки по форме и размерам гаража в виде эскизов, которые переводим в чертежи с расчетом точных данных и размеров профильной трубы, количества профиля, общей длины металлопроката, способов крепления и подробной деталировки изделия. Составляем смету и бюджет проекта гаража, увеличиваем расчетные данные на 7-10%;
  2. Выбираем место, где будет производиться нарезка металлопрофиля, предварительное сметывание, подгонка отдельных элементов и сварочные работы. Для этого понадобится абсолютно ровная бетонная площадка, размером 5х7 м, место хранения запасов трубы и листа и сеть, позволяющая работать с мощным электросварочным аппаратом;
  3. Нарезаем болгаркой отрезки и свариваем боковые стены, вертикальные каркасные стойки, фронтоны под двухскатную крышу, конек и стропильные элементы, заднюю стенку и стальную раму для навешивания дверей;
  4. Собираем каркас из профильных труб на болтовых соединениях, устанавливаем передний и задний фронтоны крыши, нарезаем стропильные отрезки труб, устанавливаеми подгоняем все части по размеру, нумеруем и маркируем места креплений с отметкой информации на чертеже;
  5. Покупаем и навешиваем ворота, лучше использовать покупной вариант или заказать индивидуально конструкцию ворот по размерам в свой гараж. Очень важно сделать ворота тяжелыми и прочными, на усиленных навесах и с дополнительной системой вертикальных запоров и ригелей;
  6. Обмеряем и рассчитываем потребное количество листов профнастила, которым будет зашиваться каркас из профильной трубы. Профилированный лист будем устанавливать после окончательной сборки и сварки всех элементов каркаса на фундаменте.

Остается правильно разобрать конструкцию, упаковать и перевезти к месту окончательной сборки.

Собираем каркас из профильной трубы

Для начала постараемся соблюдать два простых правила:

  • Во-первых, не следует сразу разрезать весь запас профилированной трубы на заготовки, отрезать каждый раз кусок от новой нитки металлопрофиля следует, только если из имеющихся обрезков невозможно выбрать подходящий по длине образец.
  • Во-вторых, при сверлении вырезанных заготовок под соединение болтом с гайкой куски трубы необходимо тщательно выравнивать так, чтобы они находились в одной плоскости. Это гарантирует, что собранная вами рама боковой стенки будет плоской, а не выгнутой пропеллером.

Для изготовления основных частей горизонтальных элементов и вспомогательных распорных элементов каркаса используем профильную трубу: пустотелый квадрат с гранью в 60 мм или прямоугольный профиль размером в 70х20 мм. Для угловых вертикальных стоек и рамы для ворот гаража используем квадрат с ребром в 100 мм.

На первом этапе вырежем и соберем на болтах боковые стенки. Для увеличения жесткости проема рамы боковой стенки через каждые 70-80 см закрепим вертикальные стойки. При их креплении необходимо учитывать, что в дальнейшем на эти элементы будет крепиться профильный лист, поэтому наружная плоскость рамы и внутренние распорки должны находиться в одной плоскости. Лучше всего для этих целей подходит не квадратный, а трубчатый профиль, с вырезанными на концах опорными полками.

Из-за большой длины и высоты боковых стеноких сложно поднимать и транспортировать. Поэтому, кроме распорных вертикальных труб, необходимо добавить накладки в углах и в центре каркаса стенки. Аналогичным образом собираем на болтах заднюю и переднюю стенки гаража. Переднюю стенку усиливают вертикальными стойками, которые устанавливают по присоединительным размерам гаражных ворот.

Из-за используемого болтового соединения жесткость боковых и задней стенок еще недостаточна, только после сварки жесткость конструкции возрастет в разы. В процессе предварительной сборки и «сметывания» каркаса боковые стенки поднимают в вертикальное положение максимально аккуратно, в несколько приемов, чтобы избежать деформации трубы под собственным весом в центральной части рамы. Иногда для увеличения поперечной жесткости рамы боковой стенки внутри сборки временно крепят доски или горбыль.

Совет! Не следует пытаться сразу зашивать плоскость любой из стенки профилированным листом. Эта мера отчасти повышает жесткость рамы, но даже при слабеньком ветерке вся конструкция из профильной трубы превращается в подобие паруса и становится неуправляемой.

Аналогичным способом собираются треугольные фронтоны крыши гаража. Для увеличения жесткости внутри рамы фронтона нужно обязательно установить V-образный силовой элемент. Фронтоны устанавливаются на собранную коробку из боковых, задней и передней стенок и далее соединяются между собой продольной коньковой балкой из профильной трубы. Из легкой трубы прямоугольного сечения 50х15 мм набирается потолочное перекрытие гаража, и устанавливаются стропильные несущие элементы.

Сборка гаража и завершающие операции

Перед установкой каркаса гаража на готовый фундамент необходимо убедиться в правильном расположении анкерных болтов, заделанных в бетонное основание, если проблем нет, то монтаж каркаса начинают с установки боковых стенок и элементов потолочного перекрытия. Для увеличения жесткости сборки в местах каждого болтового соединения отдельных фрагментов профильной трубы стыки усиливают нанесением нескольких точек сварки.

После установки задней и передней стенки каркаса гаража, фронтонов и стропильных элементов крыши приступают к регулировке зазоров в соединениях. Иногда приходится сбивать точечную сварку и молотком подбивать соединения для достижения необходимых размеров и зазоров, обеспечивающих нормальную работу входных ворот. После этого приступают к сварочным операциям. Переходя от передней стенки и ворот к угловым стойкам, задней стенке, крыше проваривают электросваркой все швы в болтовых соединениях.На завершающем этапе каркас из профильной трубы равномерно фиксируется на анкерных креплениях фундамента.

Остается обработать профильную трубу фосфатным антикоррозионным преобразователем, прогрунтовать и покрасить, после чего можно переходить к укладке на каркас гаража металлопрофиля. Внутреннюю поверхность потолка и стен гаража облицовывают пенопластом и зашивают пластиковым профилем. Очень редко для теплоизоляции стен гаража применяют волоконные материалы на основе минеральной или базальтовой ваты, степень утепления для такой конструкции не так важна, а влагу они набирают очень хорошо, что может создать проблемы для несущей профильной трубы из-за повышенной влажности в помещении.

Пол гаража рекомендуют углубить на 15-20 см, гидроизолировать, уложить геотекстилем и засыпать песком и керамзитовой крошкой, поверх которого укладывают обычную тротуарную плитку или деревянную доску.

Заключение

Смета на строительство такого гаража в среднем колеблется от 400 до 800 долл. Но при финансовых расчетах следует помнить, что это неплохое вложение денег, так как срок службы гаража из профильной трубы составит не менее 10-15 лет. Несмотря на использование сварки для сборки гаража, такую конструкцию из профильной трубы можно реально разобрать и упаковать в грузовую длинномерную «Газель» в течение 5-6 часов.
